Радиооборудование самолета Ч-2.

Автоматический радиокомпас.

Предназначен для определения курсового угла р/станции (КУР) на приводные р/станции (ПРС), рабочая частота которых установлена на пульте управления. В качестве указателя КУР используется УГР-4ук, установленный на приборной доске.

ТТД:

1. Диапазон рабочих частот : АРК-9 150-1300кгц,
2. АРК-15м 150-1799,5 кгц
3. Настройка: через 0,5 кгц
4. Дальность пеленгования: 160-180 км

Комплект и размещение АРК-9:

1. Штыревая ненаправленная антенна (общая для р/ст и арк), в верхней части фюзеляжа шп 14-15, рядом установлен антенный усилитель
2. Внутрифюзеляжная рамочная антенна, в нижней части фюзеляжа, шп 14-15
3. Блок приемника и блок питания — в отсеке р/оборудования

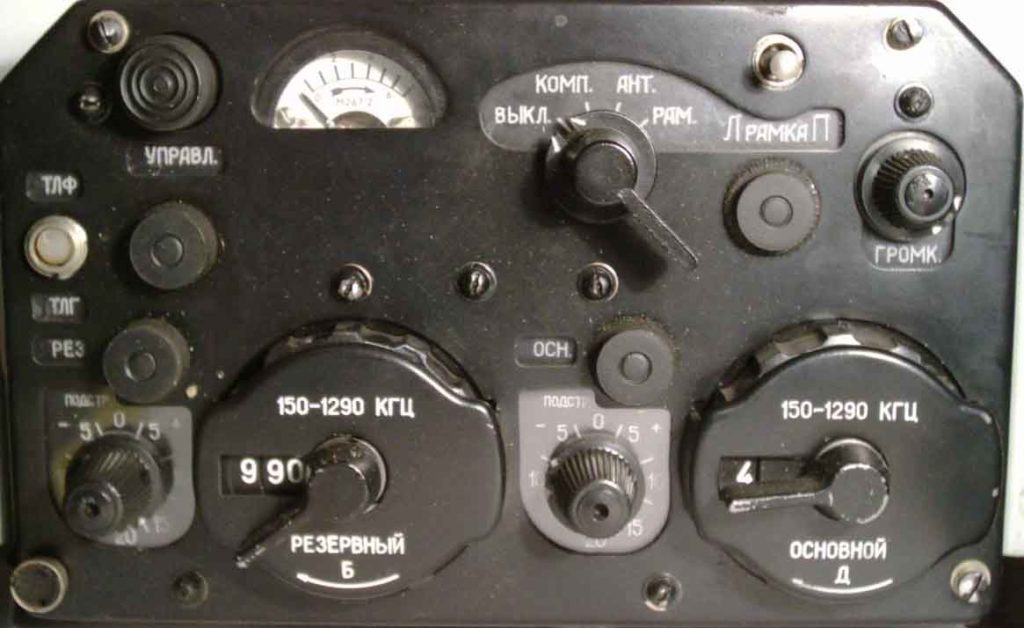

4. Пульт дистанционного управления — на правой панели приборной доски
5. Дистанционный переключатель волн (ДВП) — на центральном пульте.
6. Указатель УГР-4ук — на приборной доске
7. Питание — постоянным током 28,5в, переменным током 115в, частотой 400гц ( от преобразователя ПО-250)

Комплект и размещение АРК-15:

1. Штыревая ненаправленная антенна — шп 14-15
2. антенное согласующее устройство ( АСУ) — для согласования параметров ненаправленной антенны с параметрами входных цепей приемника АРК, ( АСУ-рядом со штыревой антенной)
3. Гониометрическая антенна- в нижней части фюзеляжа шп 14-15.
4. Блок приемника — отсек р/оборудования
5. Пульт дистанционного управления — на приборной доске
6. Питание — постоянным током 28,5в и от сети переменного тока напряжением 36в с частотой 400гц от преобразователя ПТ-200ц

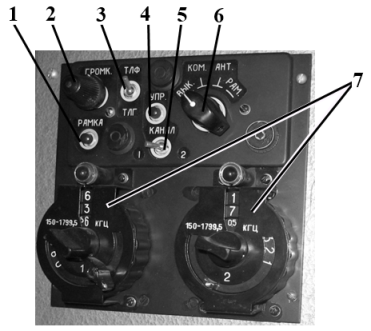

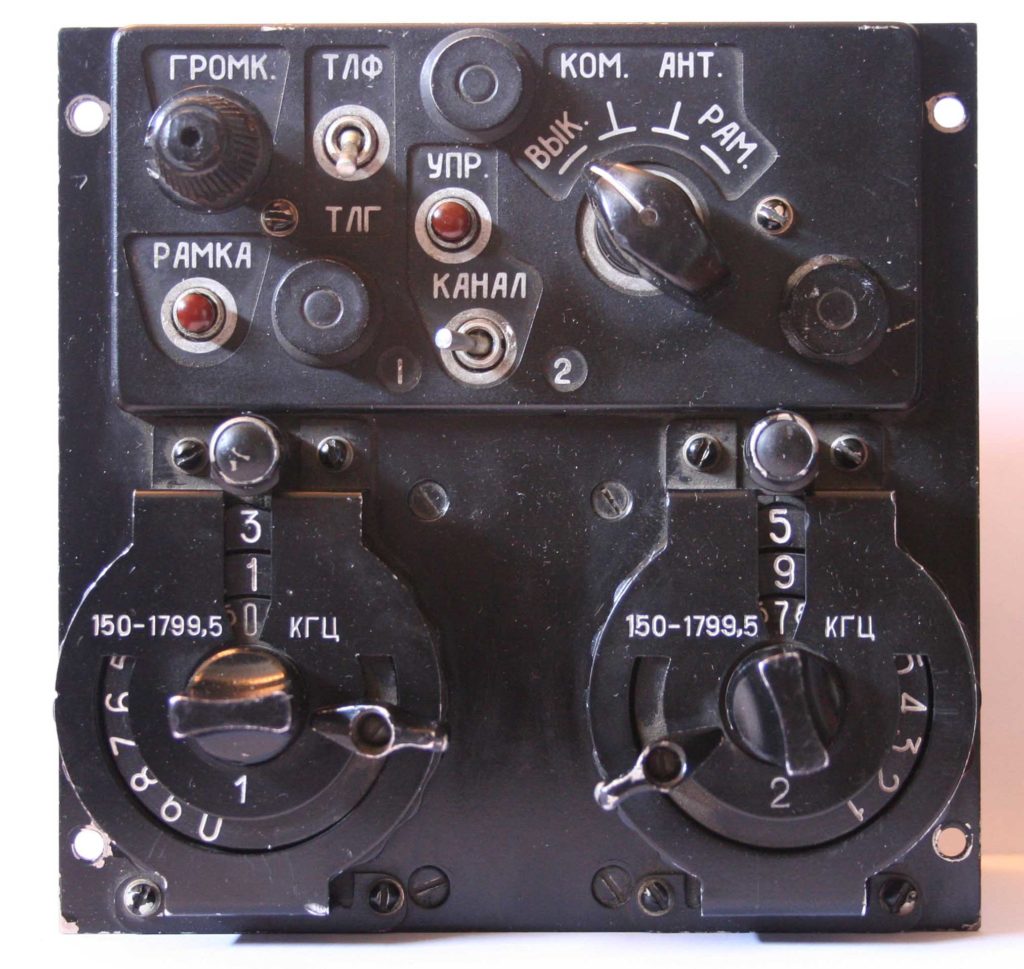

Пульт дистанционного управления АРК-15м

1. Кнопка РАМКА -для автономного вращения искательной катушки гониометра и стрелки КУР
2. Ручка регулятора ГРОМ (громкость)
3. Переключатель ТЛФ-ТЛГ ( голосовые сооб-азбука Морзе)
4. Кнопка УПР-при наличии двух пультов управления
5. Переключатель «1-КАНАЛ-2»- подключение устройства набора частоты к соответствующим цепям приемника, на устройством загорается сигнальная лампа.
6. Переключатель четырех режимов -ВЫК-КОМ-АНТ-РАМ- вкл питание и выбор режима работы
7. Два устройства набора частоты- имеет три ручки набора на одной оси: ВНЕШНЯЯ-оцифрована от 1 до 17, набор через 100 кГц. СРЕДНЯЯ — через 10КГц, МАЛАЯ — через 0,5Кгц ( шаг набора- наз дискретностью)

Указатель УГР-4ук:

1. Предназначен для отсчета курса самолета,углов разворота,пеленгов и курсовых углов р/станций.
2. Указатель работает совместно с АРК и курсовой системой. На лицевой стороне имеются две шкалы: ПОДВИЖНАЯ внутренняя и НЕПОДВИЖНАЯ внешняя.По подвижной шкале отсчитывается курс (против верхнего треугольника) и пеленги р/ст (против острого конца стрелки). КУР отсчитывается по неподвижной шкале против острого конца стрелки.

Маркерный радиоприемник МРП-56п.

Выдает звуковую и световую сигнализацию в момент пролета маркерных радиоприемников (МРП),сигнал выдается в наушники гарнитуры тональной частоты 3000 Гц при пролете ДПРМ и БПРМ -при заходе на посадку по стандарту ОСП.

При заходе на посадку по системе ИЛС :- 400Гц внешнего МРМ, 1300 Гц среднего МРМ и 3000Гц внутреннего МРМ.

При пролете МРМ загорается светосигнализатор «МАРКЕР»

Основные ТТД:

1. Рабочая частота — 75 МГц
2. Код манипуляции с системе ОСП —ДПРМ — 2 тире/с; — БПРМ — 6 точек/с
3. Код манипуляции в системе ИЛС: — внешний МРМ — 2 тире/с средний МРМ — чередование 2 тире/с и 6 точек/с, внутренний МРМ — 6 точек/с
4. Макс «Н» устойчивого срабатывания МРМ — не менее 2000 м

Комплект и размещение.

Внутрифюзеляжная антенна — в нижней части фюзеляжа шп 15-16.

Блок радиоприемника и блок питания — в р/отсеке.

Светосигнализатор — на приборной доске. Питание — постоянным током — 28,5 в
